Обзор ArchiMate 3.1 PDF

7 ноября прошлого года, вскоре после выхода ArchiMate 3.1, я написал, что, вероятно, обновлю свою книгу и блог об ArchiMate 3.1. Сегодня я выполняю свое обещание, выпустив небольшое обновление моих обзорных листов ArchiMate (ArchiMate Overview Sheets) — краткого визуального справочника по грамматике ArchiMate.

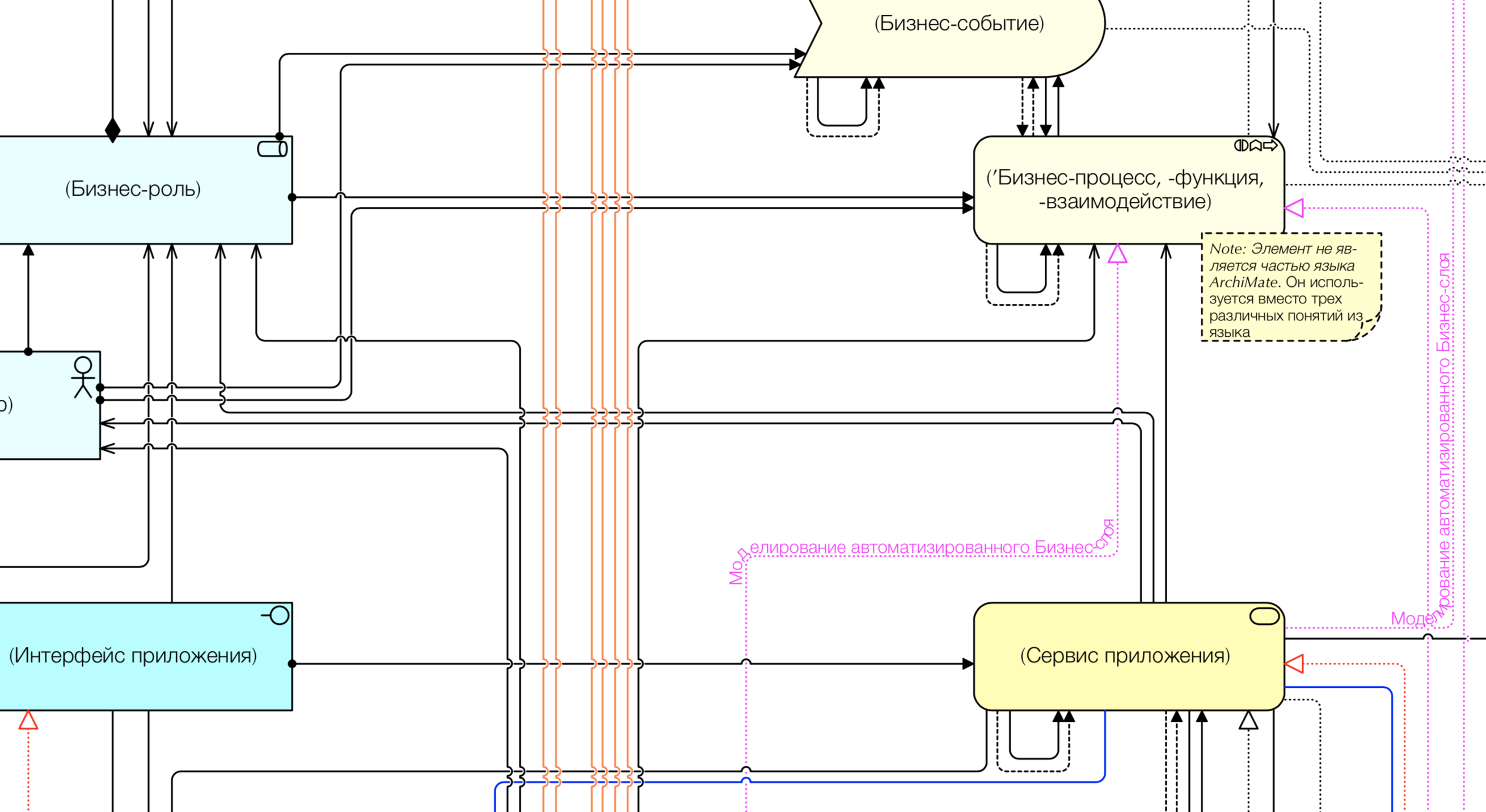

На первой странице содержится метамодель ядра фреймворка ArchiMate. Она изображена в цветовой схеме Mastering ArchiMate, которая показывает как различия между слоями, так и аспекты (активная структура, поведение, пассивная структура). Пройдя по этой ссылке, вы найдете описание метамодели ArchiMate 1. Разница между двумя метамоделями наглядно показывает, как язык вырос за эти годы. Я использую эту цветовую схему, потому что диаграммы легче понять, если разные аспекты показаны разными цветами. Кроме того, так проще объяснять сам язык. Ниже можно найти и простую версию с цветовой схемой по слоям.

В своей диаграмме я старался показать настоящие элементы метамодели. Например, на ней можно найти и артефакт, и материал, но не абстрактный технологический объект, который тоже описан в стандарте. Есть и исключения:

  • элементы «внутреннего поведения» (процесс, функция и взаимодействие) отображаются в виде единого элемента, на котором можно найти три соответствующих значка: процесса, функции и взаимодействия;
  • два «поведенческих» элемента в слое стратегии (способность и поток создания ценности) отображаются как один элемент, на котором можно найти два соответствующих значка: способности и для потока создания ценности;
  • в некоторых местах диаграммы обычный прямоугольник заменяет несколько элементов, потому что все их изобразить было бы слишком сложно;
  • я не показываю тот факт, что все типы элементов могут объединять (связь «агрегация») или включать в себя (связь «композиция») элементы своего собственного типа; я также не показываю, что связь «ассоциация» разрешена между всеми типами элементов.

Я также не показываю элементы «коллаборация». Подробности см. во вводной главе книги. Эта глава бесплатна и доступна для скачивания. В ней есть полное объяснение синтаксиса. Обратите внимание, что в настоящее время глава всё еще основана на ArchiMate 3.0.1. Однако, различия довольно небольшие.

На второй странице обзорных листов показаны области и аспекты, не входящие в ядро фреймворка ArchiMate (мотивация, реализация и миграция, стратегия).

Скачать PDF с обзорными листами можно здесь.

Существует также версия листов с простой цветовой схемой по слоям: желтый для бизнес-слоя, синий для слоя приложений и зеленый для технологического/физического слоя. Скачать PDF с обзорными листами в простой цветовой схеме можно здесь.

Оба PDF-файла векторные, то есть, их можно увличивать без потери качества. Если хотите, вы можете распечатать ее на плакате высотой в четыре метра и повесить в конференц-зале.

Говорю ли я по-русски? Нет, не говорю и не понимаю. Поэтому, если вы решите оставить комментарий, пожалуйста, напишите его по-английски. Перевод на русский язык предоставлен Александром Ефремовым.
